22G101对比16G101

本文最后修改于 939 天前，部分内容可能已经过时！

22G101-1

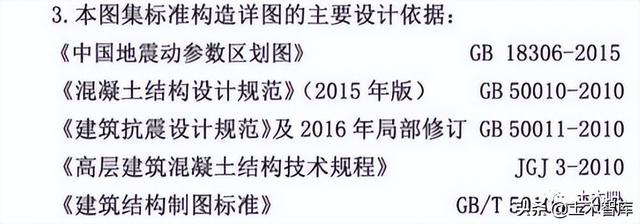

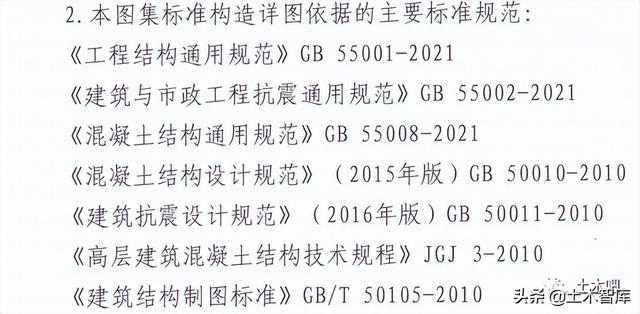

规范化变动

16G101-1

22G101-1

商品图片特别强调，当依照的控制技术国际标准展开修改或有捷伊控制技术国际标准出版发行实行时，本商品图片与旧有建设项目国际标准相违的文本、管制或出局的控制技术或商品，视作合宪。若因而再次出现工程建设难题，普通用户另行负责管理。

混凝土宽度

16G101-1

无

22G101-1

明确弯折混凝土宽度怎么算。

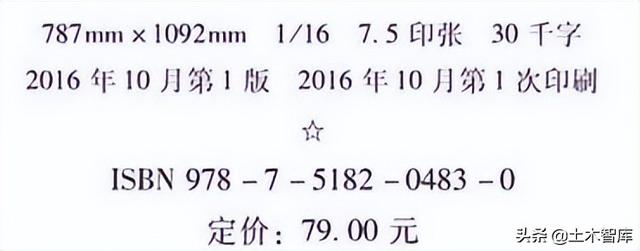

价格变动

16G101-1

无

22G101-1

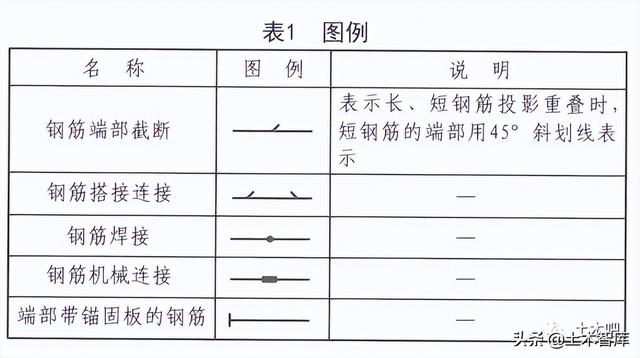

新增混凝土图例

保护层厚度

16G101-1

22G101-1

设计图必须注明各类构件的保护层厚度，不是根据环境类别让施工单位查表。

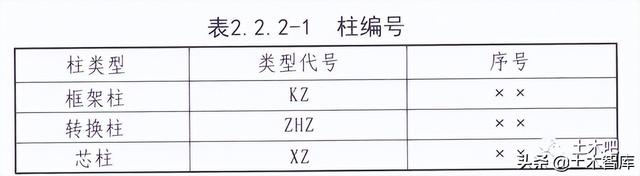

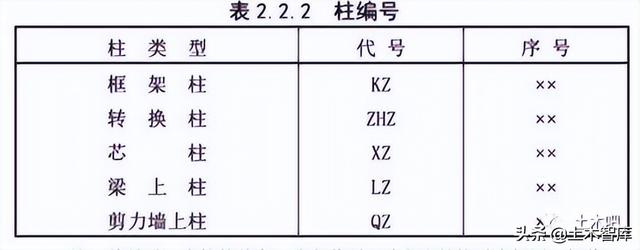

柱编号

16G101-1

22G101-1

取消LZ QZ编号，直接用汉字表达，为了有更多的变动，22G101也是蛮拼的。

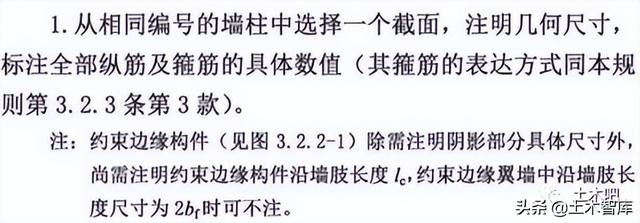

必须注明Lc

16G101-1

22G101-1

取消了可不注明Lc的条件.

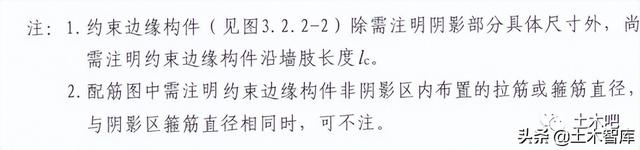

非阴影区筋

16G101-1

22G101-1

要注明非阴影区的箍筋或拉筋，...可不注

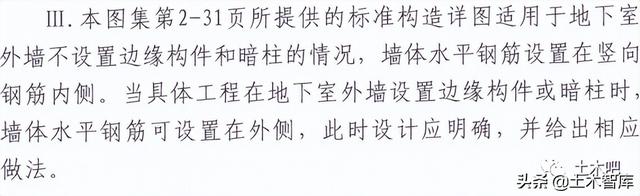

地下室外墙筋位置

16G101-1

无

22G101-1

水平筋在竖筋内侧？说好的水平筋放外侧抗裂的呢？

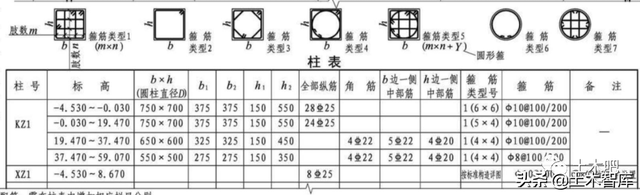

箍筋类型变少了

16G101-1

22G101-1

并筋要注明

16G101-1

无

22G101-1

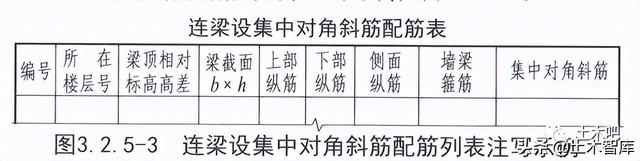

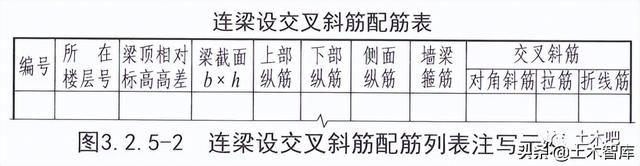

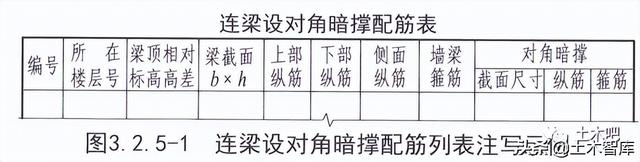

连梁配筋

16G101-1

无

22G101-1

当连梁有暗撑、交叉斜筋、对角斜筋配筋时，增加了配筋表

连梁宽度

16G101-1

无

22G101-1

增加说明，当剪力墙厚度发生变动时，连梁LL宽度随墙厚变动。

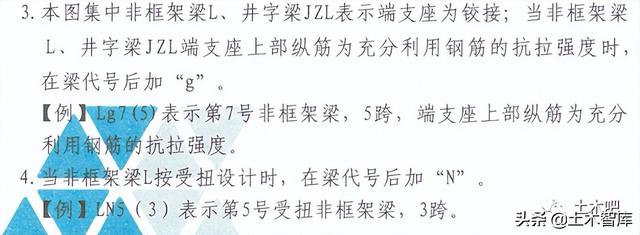

受扭梁

16G101-1

22G101-1

受扭梁，梁下部筋锚入支座也要满足La

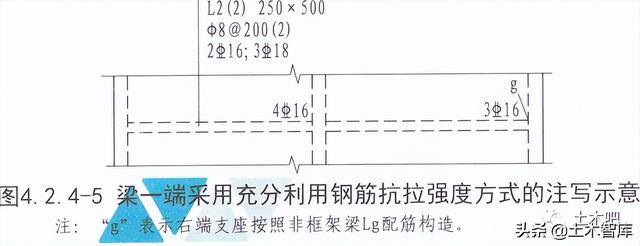

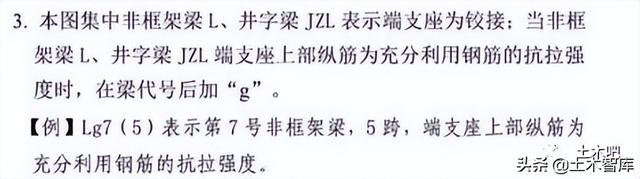

充分利用混凝土强度

16G101-1

无

22G101-1

代号为L的非框架梁，当某一端支座上部纵筋为充分利用混凝土的抗拉强度时;对于一端与框架柱相连、另一端与梁相连的梁(代号为KL)，当其与梁相连的支座上部纵筋为充分利用混凝土的抗拉强度时，在梁平面布置图上原位标注，以符号g表示。

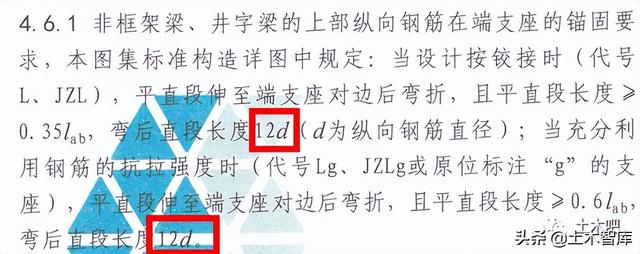

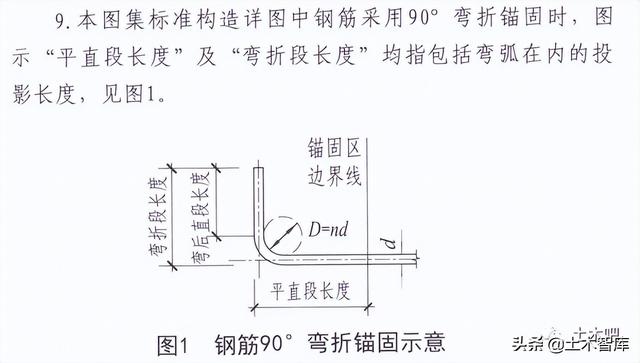

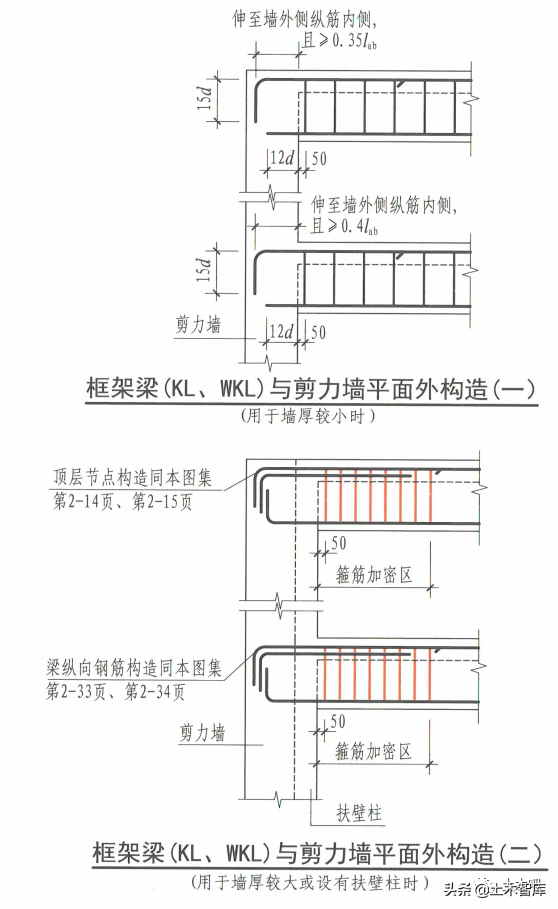

弯折段宽度

16G101-1

22G101-1

投影宽度15d，改为直段宽度12d

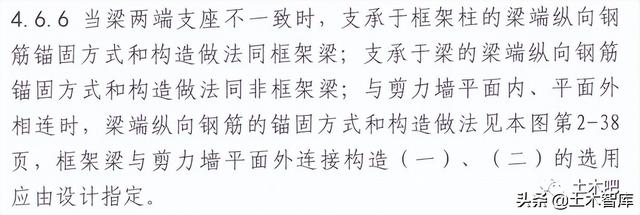

梁两端支座不一样

16G101-1

无

22G101-1

很多优化公司经常提，这次商品图片明确了，KL有一端是次梁时，箍筋不用加密了

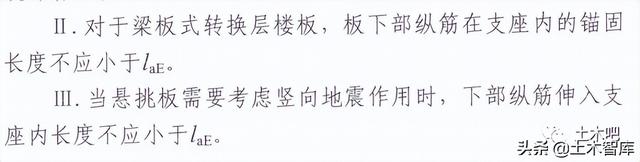

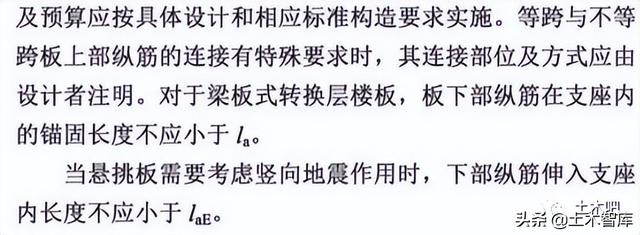

板筋锚固

16G101-1

22G101-1

转换层的楼板下筋锚固La变为LaE。

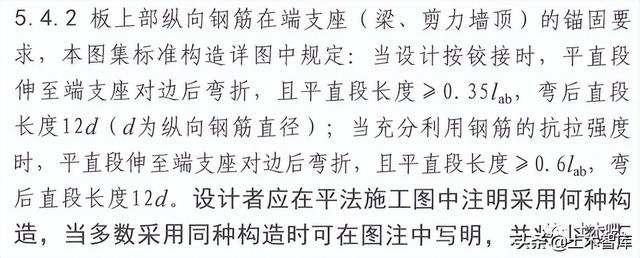

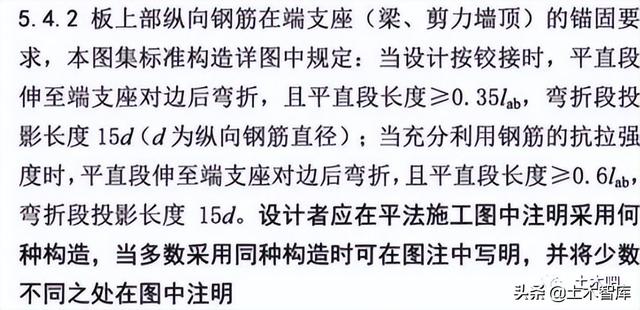

弯折段宽度

16G101-1

22G101-1

板同梁一样，‍投影宽度15d，改为直段宽度12d

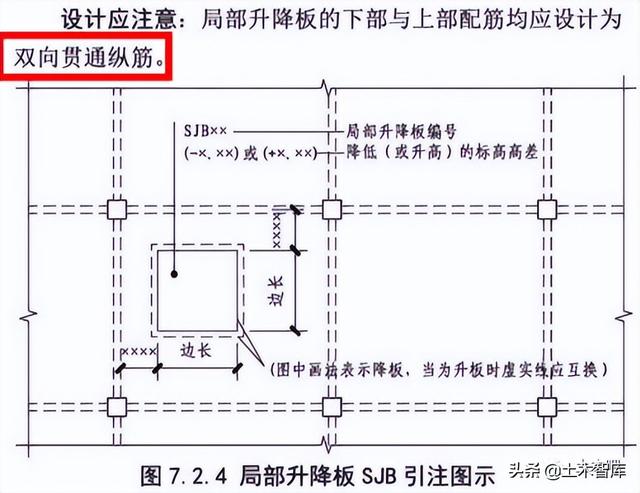

降板，上下双向贯通筋

16G101-1

22G101-1

这条没有变动，但还是想特别强调下，局部升降板的下部与上部配筋均应设计为

双向贯通纵筋，很多人沿用11G101的做法，只配板底筋是不合适的。

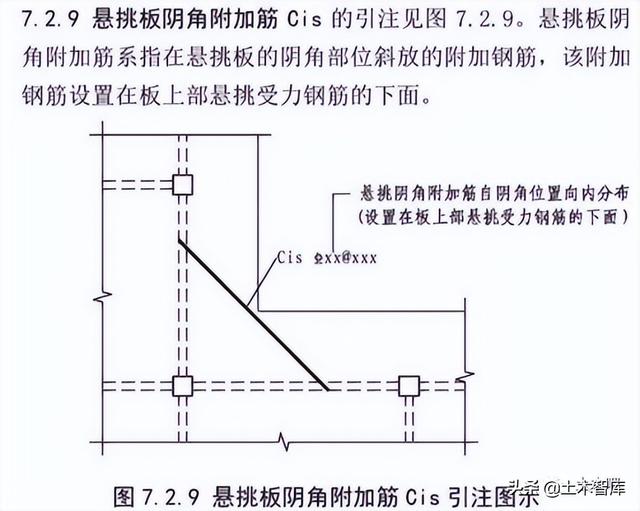

阴角混凝土

16G101-1

22G101-1

增加自阴角位置向内分布，设计未注明时，自动授权。

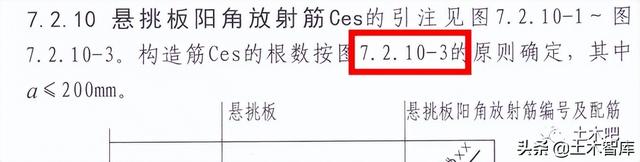

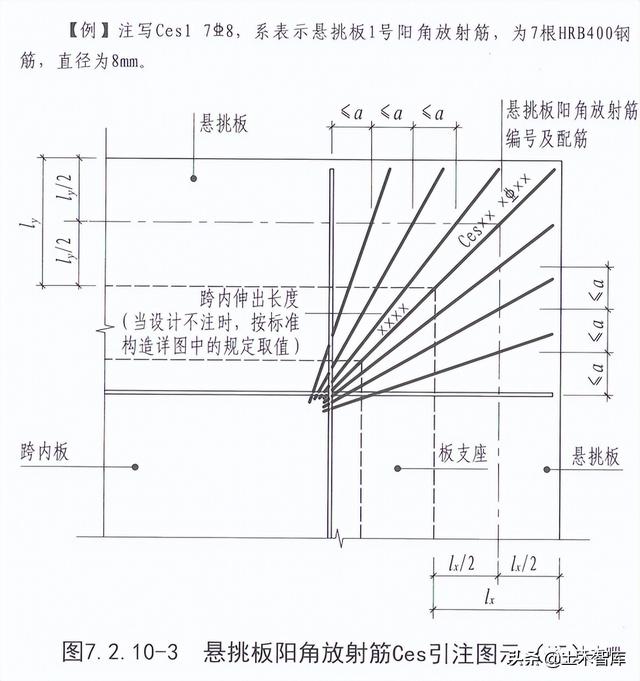

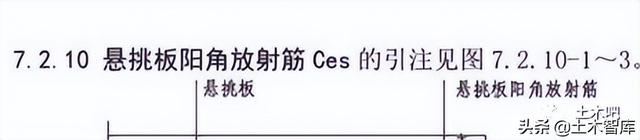

放射筋根数

16G101-1

22G101-1

明确了放射筋根数如何确定，有些时候，5根可能不够

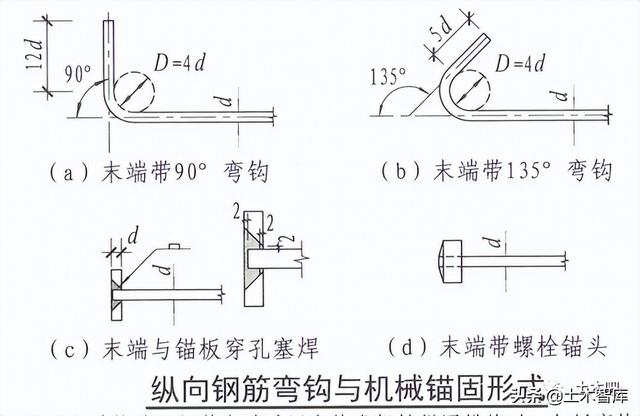

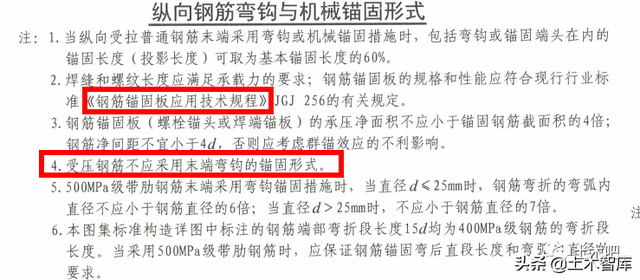

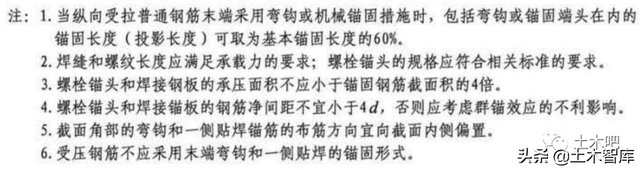

混凝土锚固

16G101-1

22G101-1

说明变动较多。

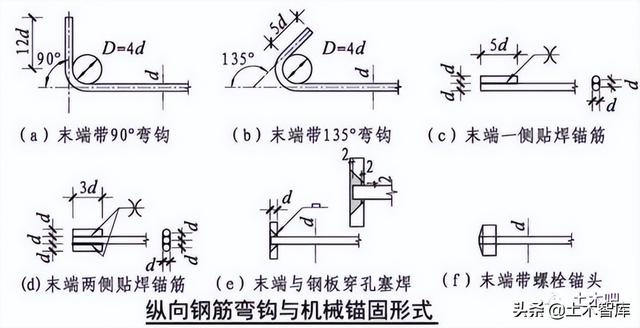

贴焊锚固

16G101-1

22G101-1

贴焊锚固被取消

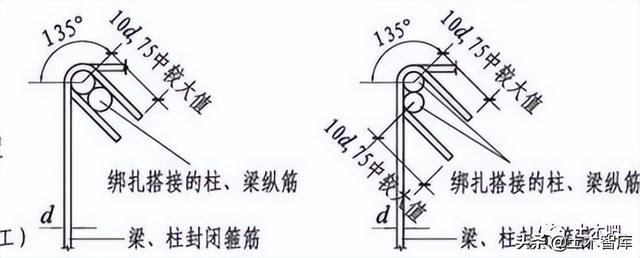

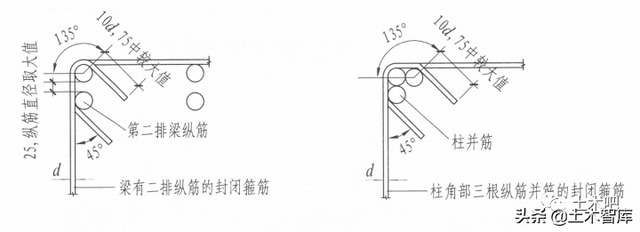

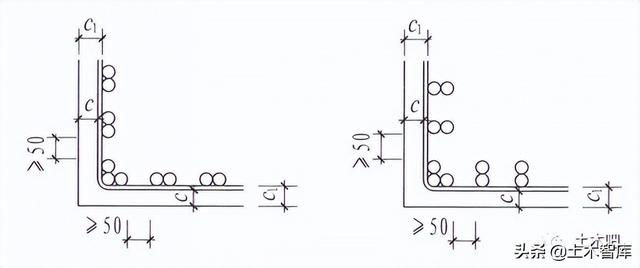

三根并筋

16G101-1

22G101-1

增加了三根混凝土并筋的节点

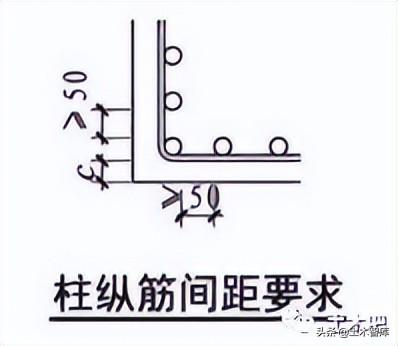

柱筋间距要求

16G101-1

22G101-1

新增较多柱纵筋并筋后的间距要求。

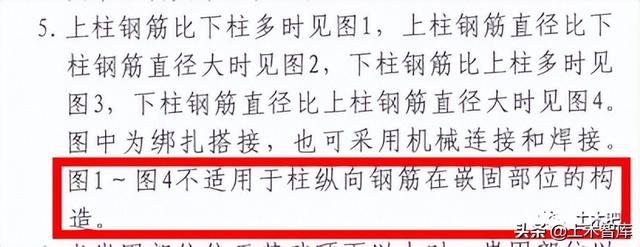

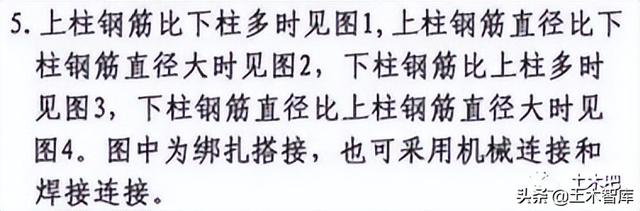

柱筋连接

16G101-1

22G101-1

新增不适用于嵌固部位的说明。

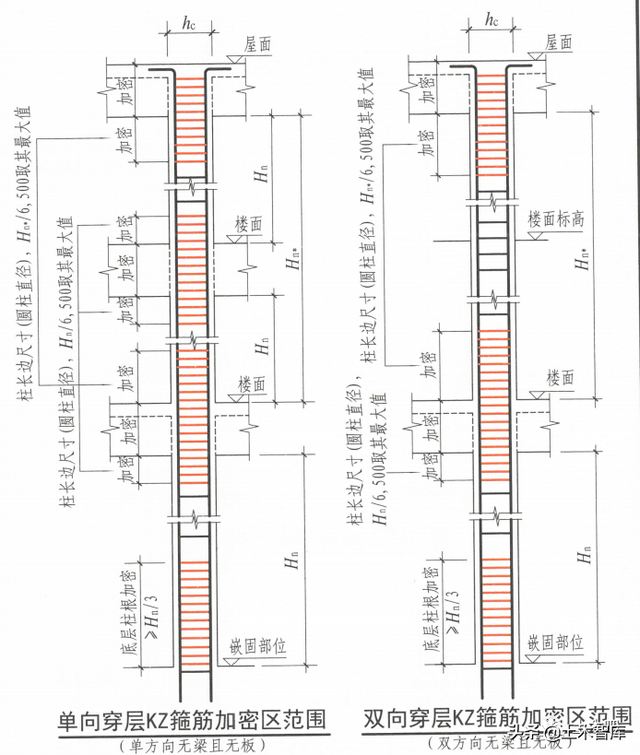

跃层柱箍筋

16G101-1

无

22G101-1

新增跃层柱箍筋加密区要求
